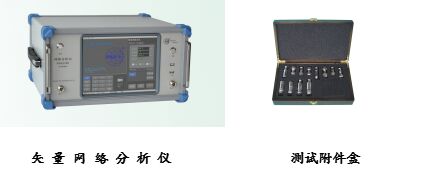

测量方式 可进行全频扫描和点频测量
测量功能 可进行传输测量( 测幅频特性、插损、相位、放大器增益、天线增益、群时延，可选天线方向图测量功能)、反射测量(测驻波、回损、阻抗、反射相位、电长度、具有Smith圆图显示功能)、时域故障定位功能
显示输出 10吋彩色显示屏、VGA口输出（接电脑显示器）
记录设备 打印机、USB盘存储
操作方式 Windows操作系统 触摸屏、鼠标、键盘操作
适用范围及有关性能：
● 广泛应用于调频广播、电视、CATV、通讯(信)、雷达等设备中的天馈系统测试及高校射频微波教学实验。
● 经选配能对50Ω、75Ω、100Ω等不同特性阻抗系统进行测试。
● 时域故障定位功能，能迅速确定天馈系统中同轴电缆的故障位置，测量范围为0-1200米，定位准确度为量程的千分之一。
● 配有相应的测试附件（阻抗变换器、差分电桥…）能满足同轴电缆、双绞线、同轴连接器等传输线的特性阻抗、插损、时延、相移等参数测试，并能检测射频电缆的泄漏和屏蔽性能。
● 配备相应的探头，能测量有关液体、平面固体、粉沫、织物等形态物质的介电常数。
|
主 要 技 术 指 标 |
|
型 号 |
PNA3769 |
|
信
号
源 |
频率范围 |
9KHz~9GHz |
|
频率精度 |
≤10-6 |
|
频率分辨率 |
1 KHz |
|
显
示 |
插损分辨率 |
0.01dB/div,不确定度在50dB内为0.2dB+dB值的4% |
|
反射分辨率 |
0.002， 小反射不确定度在0.01(即剩余驻波1.02) |
|
相位分辨率 |
0.1°， 不确定度约5°/幅值 |
|
显示输出 |
10吋彩色显示屏、具有所有电脑输出口接口 |
|
测
量
特
性 |
频率范围 |
9KHz~9GHz |
|
杂波抑制力 |
40dB |
|
群时延 |
1ns ~ 40μs |
|
时域故障
定位功能 |
0~1200米 |
|
动态
范围 |
插损 |
120dB |
|
回损 |
50dB |
|
操作方式 |
Windows操作系统 触摸屏鼠标、键盘操作 |
|
反射电桥定向性 |
≥25dB |
|
负载回损 |
≥40dB |
|
测试端口 |
N型(双测试通道) |
|
其
他 |
电源 |
50Hz交流，220V，0.2A，保险丝1A |
|
外形尺寸（mm） |
380宽×177高×320长 |
|
重量 |
10公斤 |
|
标配附件 |
3.5mm型测试套件 |
|
选配附件 |
50ΩN型测试套件 |
主机质保五年、免费测试培训、长期技术支持。
|
|
名 称 |
规 格 |
数量 |
备 注 |
|
1 |
矢量网络分析仪 PNA3766 |
9KHz ~ 90000MHz |
1 台 |
|
|
2 |
50ΩN型精密负载（阳头） |
0 ~ 9000MHz SWR≤1.04 |
1 只 |
附件盒中 |
|
3 |
50ΩN型精密负载（阴头） |
0 ~ 9000MHz SWR≤1.04 |
1 只 |
附件盒中 |
|
4 |
50ΩN型阳开路器 |
|
1 只 |
附件盒中 |
|
5 |
50ΩN型阳短路器 |
|
1 只 |
附件盒中 |
|
6 |
50ΩN型阴开路器 |
|
1 只 |
附件盒中 |
|
7 |
50ΩN型阴短路器 |
|
1 只 |
附件盒中 |
|
8 |
1.4N型失配负载（阳头） |
SWR=1.40 |
1 只 |
附件盒中 |
|
9 |
50ΩN型保护接头 |
SWR≤1.10 |
1 只 |
附件盒中 |
|
10 |
50ΩN 型双阳连接器 |
SWR≤1.10 |
1 只 |
附件盒中 |
|
11 |
50ΩN 型双阴连接器 |
SWR≤1.10 |
1 只 |
附件盒中 |
|
12 |
50ΩN 型10dB衰减器 |
SWR≤1.20 |
2 只 |
附件包中 |
|
13 |
50ΩN型连接电缆(0.61m) |
|
2 根 |
附件包中 |
|
14 |
电源电缆 |
|
1 根 |
附件包中 |
|
15 |
串口软件 |
|
1 盘 |
附件包中 |
|
16 |
串口线 |
|
1 根 |
附件包中 |
|
17 |
USB盘 |
|
1只 |
附件包中 |
|
18 |
鼠标 |
|
1 只 |
附件包中 |
|
19 |
《使用说明》及《测试参考书》 |
|
各1本 |
|
|
